承德宽城矿山自动化监测系统应用案例

发布时间:2022-10-17


01 项目概述

项目位于承德宽城县东北方向的采石场,位于小龙须门村天井山附近。整体矿区属于露天矿区,由于开采给地表植被和山体带来了巨大的影响,致使山体自身的稳固度下降、土壤滑移的风险增加。为了保障后续生产能安全进行,对矿区的开采范围的山坡进行位移监测,及周边环境的降雨量进行监测。


矿山现场实景图


02 监测点布设


测区卫星图

位移监测点:位移监测点布置2处,测点GNSS-1、GNSS-2,位于采区的第二、四台阶平台上;基准站1处,JZ-1,位于第三台阶平台上。(图中三角符号位置)

降雨量监测点:降雨量监测点1处,布置在北方侧面山坡的顶部空旷平台。(图中蓝色圆圈位置)

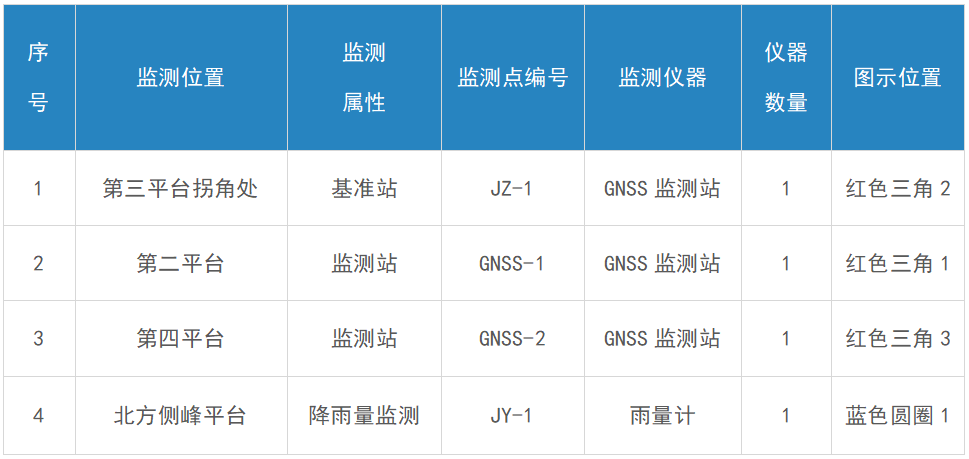

03 监测点及监测设备统计


04 现场图片

1. GNSS安装:

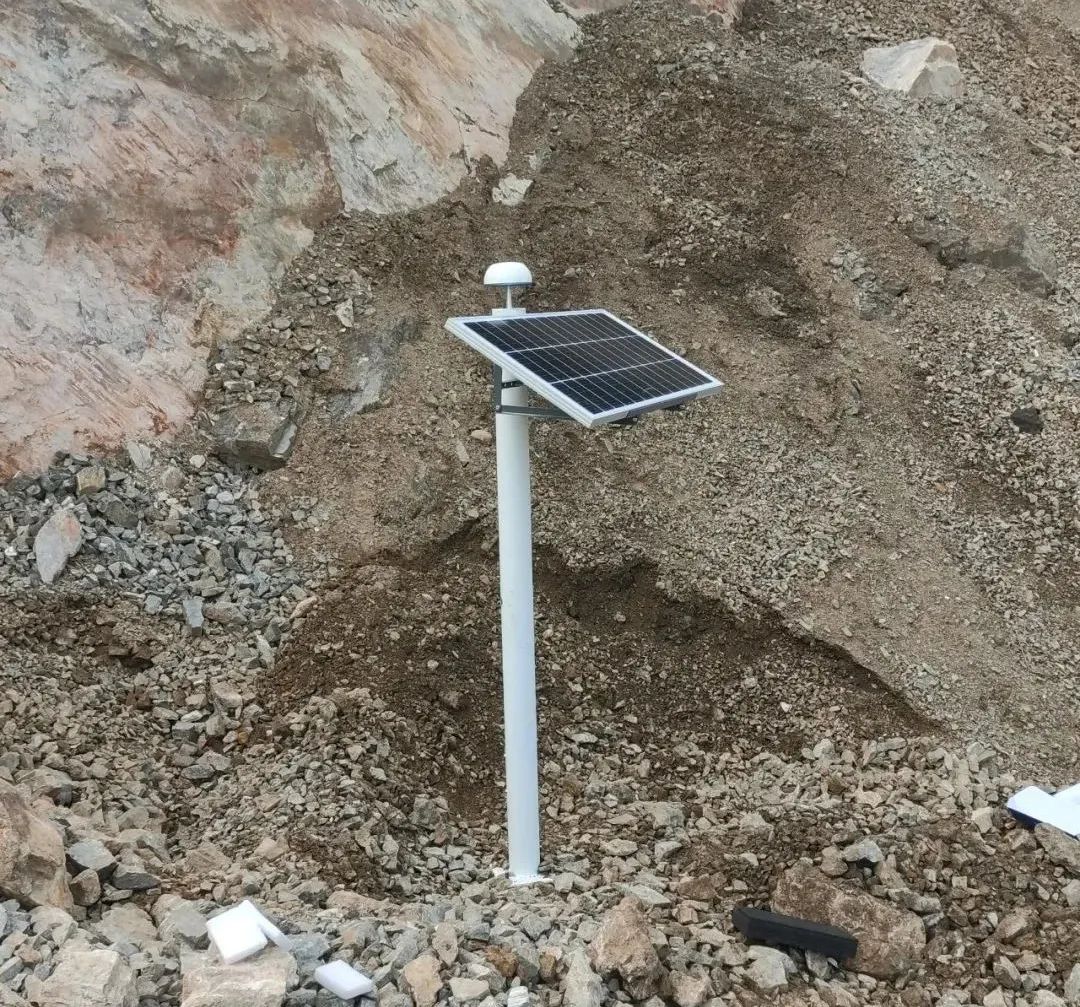

监测站安装效果图 ▲

2. 雨量计安装:

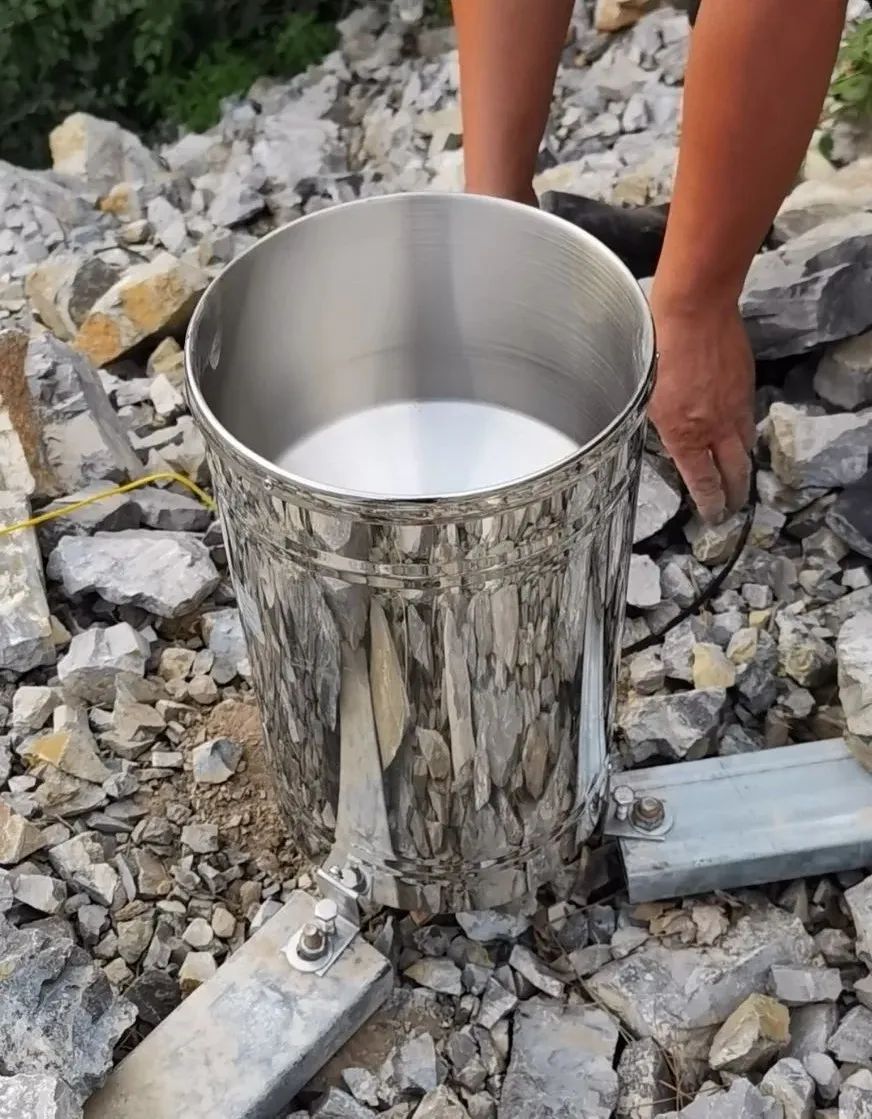

雨量计安装效果图 ▲

05 平台数据处理及分析

1. 云平台数据查看


云平台测点地图定位 ▲


现场点位布置实景显示 ▲

2. GNSS变形监测

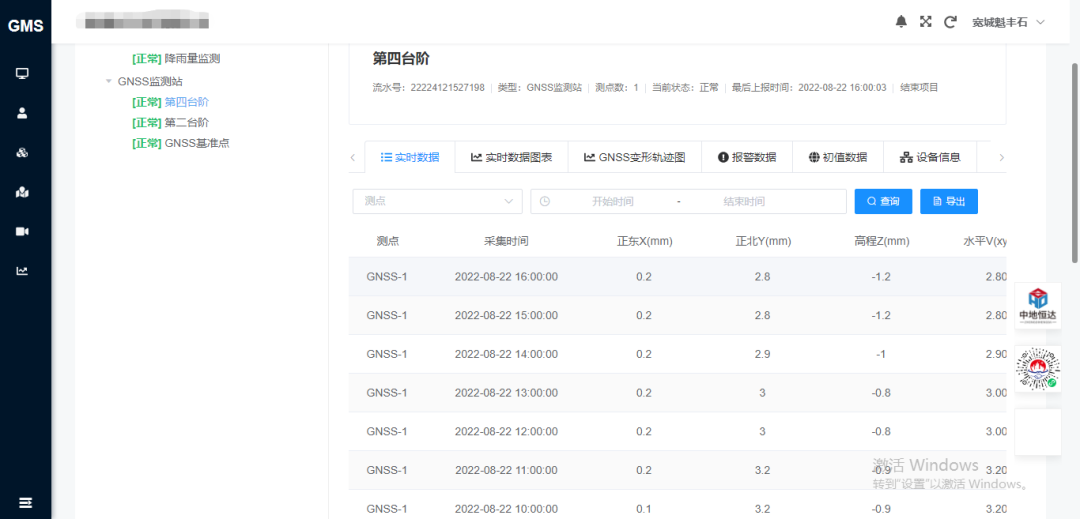

GNSS解算数据展示 ▲

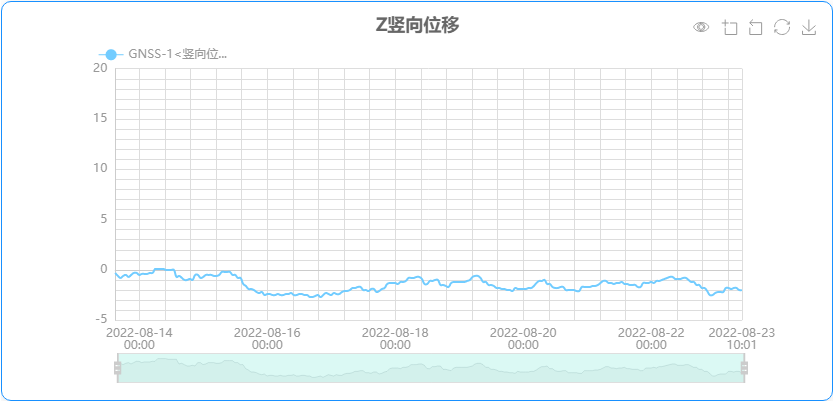

GNSS解算后三维坐标(X\Y\Z)曲线 ▲

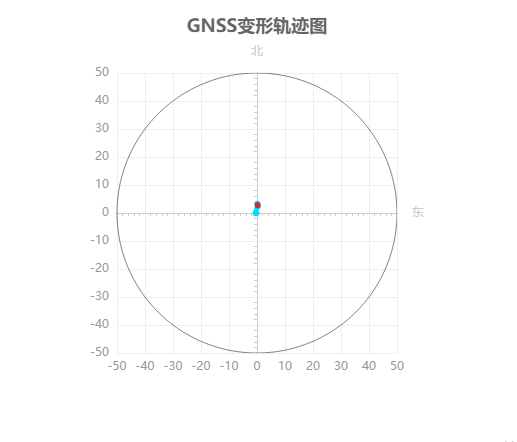

GNSS单点变形轨迹图 ▲

3. 降雨量监测

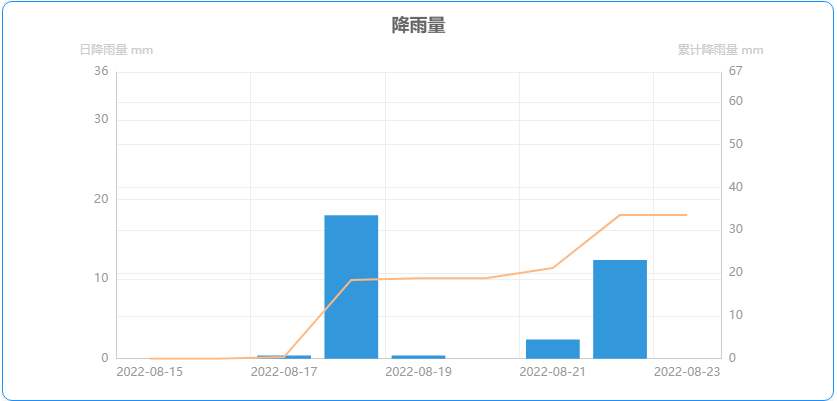

降雨量数据图 ▲

中地恒达承接的承德宽城县矿山监测项目顺利完成验收并全面交付运营。项目不仅为该露天矿的安全生产提供监测保障,也为后期矿山的采掘计划调整和管理提供了手段和依据。
