水库大坝

水库大坝在线监测解决方案

1、监测背景

水库安全度汛一直是我国防汛抗洪的难点和重点,中小型水库的安全度汛已成为当前全国防汛工作的一个薄弱环节,大部分水库缺少必要的安全监测等设施,检查手段落后,隐患很大。一旦发生局部暴雨洪水,极易引发溃坝事件,轻则造成财产损失,重则造成重大人员伤亡或毁灭性灾害。

目前,中国的大坝数量己居世界首位,但溃坝率亦居世界前列。截止2018年底,全国已建成各类水库98822座,然而大多数中小型水库建于六、七十年代,属"三边工程”,一方面大部分水库防洪标准低、工程质量差、淤积严重、有效库容萎缩,处于带病运行状态。另一方面不少水库已达到或超过设计服役年限、老化严重,水库工程潜在的安全隐患突出。

2、方案概述

为响应国家对于尾矿库在线监测系统安装工作,以及建设“数字水利”的目标,武汉中地恒达科技有限公司凭借自身技术优势和实力,自主研发了大坝相关监测系统及设备。将传感器、物联网、云计算等技术相结合,综合分析水库大坝实际情况,开发了适用于水库大坝的一套智能化、信息化的在线监测系统及各类型一体式监测站,部署方便、高效,该系统可对超过安全状态的测点进行实时在线监测、远程预警以及现场声光报警等,实现大坝水库安全运营管理的科学化、信息化、自动化和可视化,为防灾减灾决策提供科学依据。

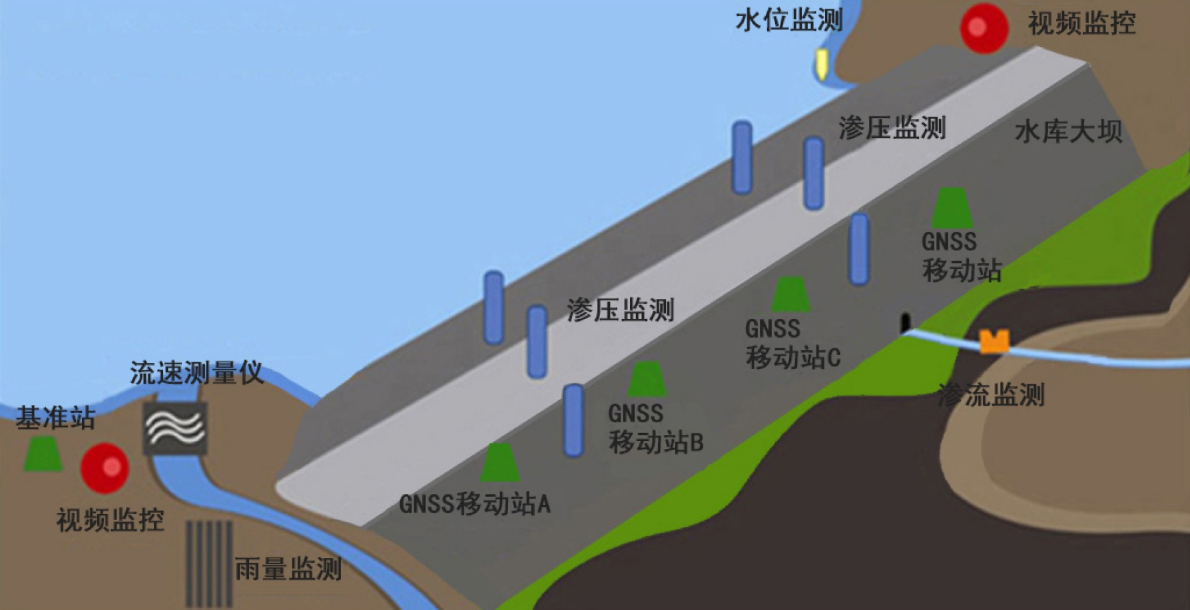

3、监测内容

监测对象

监测内容

监测站/监测系统

监测仪器

大坝安全

监测

水平位移

一体化GNSS监测站

GNSS接收机

垂直变形

一体化GNSS监测站

GNSS接收机

沉降监测系统

数字信号采集仪、静力水准仪

深层水平位移

一体化深部位移监测站

数字信号采集仪、

导轮式固定测斜仪

裂缝宽度

裂缝监测一体机

拉线位移传感器

浸润线

一体化地下水位监测站

数字信号采集仪、

投入式水位计

渗压(水位)监测系统

振弦信号信号采集仪、渗压计

渗流量

一体化渗流量监测站

数字信号采集仪、量水堰计

上下游水位

一体化雷达式水位计

数字信号采集仪、

雷达式水位计

降雨量

一体化雨量监测站

数字信号采集仪、雨量计

水雨情

监测

库水位

一体化雷达式水位计

数字信号采集仪、

雷达式水位计

降雨量

一体化雨量监测站

数字信号采集仪、雨量计

进库流量

一体化流量监测站

数字信号采集仪、雷达式流量计

出库流量

一体化流量监测站

数字信号采集仪、雷达式流量计

环境多参数

一体化环境监测站

温度,湿度,气压,风速,风向等

其他监测

视频

一体化视频监测站

4G摄像头

报警/广播

一体化声光报警器

4G声光报警器

户外预警广播

4G预警广播机

4、监测依据

《混凝土坝安全监测技术规范DL/T 5178-2016》

《土石坝安全监测技术规范SL551-2012》

《混凝土坝安全监测技术规范SL601-2013》

5、实现功能

(1)具备水利大坝运行数据的自动采集、传输、存储、处理分析及综合预警等功能,并可再各种气候条件下进行全天候实时监控;

(2)具备基础资料管理、各项监测内容实时显示发布、图形报表制作、数据分析、综合预警、人工观测录入、及防雷、防干扰、数据备份、掉电保护、自诊断及故障显示等功能;

(3)系统监控平台具备专业性和集成性、库区视频监控和智能分析、优化设计;系统软件具有支持与显示安全监督管理局监控平台对应接口;监控室终端显示屏能同时显示所有监控对象,并可任意切换;

(4)数据可以以图形方式显示,包括水位流量关系,水位过程线,雨量柱状图,渗压、渗流过程线,时间历程曲线图,X/Y坐标图,模拟图,直方图,柱状图等形式。

(5)具有智能分析报警功能,一旦监测数据超过预设值即可及时预警并通知相关单位立刻采取相应措施,同时可通过现场声光报警器通知现场人员撤离。

(6)互联网信息发布:所有信息通过网络发布,只要能够上网,用户可以在任何地方利用手机、平板等终端设备了解这些站点的运行状态。
