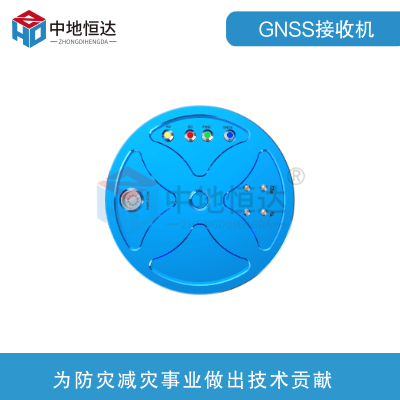

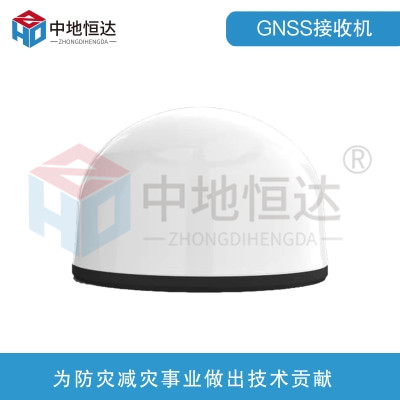

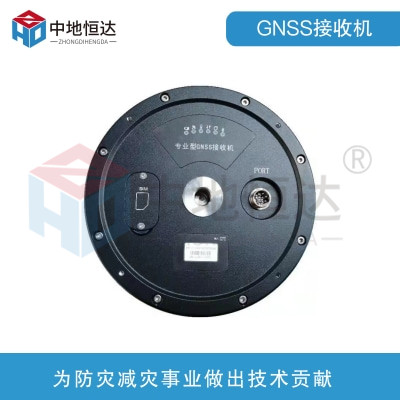

GP30普适型GNSS接收机，针对地表位移监测、形变监测应用市场推出的一款专业高精度接收机，支持BDS、GPS、GLONASS等多系统、多频点，支持双频RTK算法，可以实现高频动态厘米级监测，又可实现高精度静态毫米级监测。GP30一体化接收机集成度高、精度高、性价比高，采用内置GNSS/4G/Wi-Fi—体化天线，内置温湿度传感器和MEMS传感器，支持加速度、倾角与GNSS结合监测，是—款高性价比的专业毫米级定位接收机。
产品用途
GNSS接收机适用于各类场景的位移变形监测，包含:地表位移监测，边坡变形监测，大坝变形监测，尾矿库变形监测等。
产品特点
◇ 一体化设计，安装维护简便，在潮湿、多粉尘、炎热或严寒环境下也能长期工作；
◇ 测站之间无需通视，能全天候实时自动监测；
◇ 研发了先进、科学的多系统实时形变监测数据处理算法，保证结果的高精度、高可靠性、高时效性和高时间分辨率；
◇ 可根据需要灵活设定数据采集与处理间隔；
◇ 宽电压多模式供电；
◇ 工业级标准设计，防护等级达到IP67；
◇ 集成电源控制及太阳能充电电路，可实现超低耗、长期监测；
◇ 具有完善防雷过压保护，良好的防水密封性，
◇ 根据现场实际情况，可选择多种供电方式。
技术特点
◇ 支持多系统多频点卫星信号体制
◇ 支持北斗三号卫星新信号体制
◇ 支持高质量RTCM3.x原始观测量输出
◇ 支持毫米级GNSS解算精度
◇ 支持RTK算法
◇ 内置加速度+倾角传感器
◇ 支持4G+Wi-Fi通信，支持扩展Lora，NB-loT通信
◇ 支持远程参数配置
基本配置
GNSS自动监测站主要由普适型GNSS一体机、太阳能板、蓄电池、机箱、一体化安装支架，GNSS解算系统等构成。
序号 | 名称 | 说明 |
1 | GNSS 接收机 | ZDHD-GP30 型 |
2 | 太阳能板 | 100W (可根据实际情况调整，也可换成市电供电) |
3 | 蓄电池 | 55Ah 免维护电池 (可根据实际情况调整) |
4 | 充电控制器 | 保护蓄电池、防止过充；12V 20A |
5 | 机箱 | 内置电池，并起到保护作用 |
6 | 一体化安装支架 | 不锈钢镀锌钢管，2 米 (可根据实际情况调整) |
7 | GNSS 解算软件 | 用于接收融入专业监测自动化平台 |
技术参数
接收频率 | 三星六频 | 灵敏度 | 跟踪 -160dBm |
BDS (B1、B2) +GPS (L1、L2) +GLONASS (L1、L2) | 捕获 -146dBm | ||
定位时间 | 冷启动 30s | 初始化时间 | ＜10s |
热启动 1s | RTK 置信度 | ＞99.9% | |
重捕获 1s | 测速精度 | 0.05m/s | |
静态相对精度 | 水平： ± (2.5mm+1ppm) RMS | 动态相对精度 | 水平：±(5mm+1ppm) RMS |
垂直： ± (5mm+1ppm) RMS | 垂直：±(10mm+1ppm) RMS | ||
1PPS 精度 | 20ns | 动态调整 | 支持动态调整监测频率， MEMS传感器触发功能 |
数据更新率 | 1/2/5/10Hz | 内置温湿度传感器 | |
伪距观测量精度 | GPS L1C/A≤20cm, L2C≤40cm | 数据格式 | NMEA0183, RTCM3.X |
BDS B1I≤20cm, B2I≤20cm | 差分数据 | RTCM3.X | |
GLONASS L1≤40cm, L2≤40cm | 网络协议 | TCP/IP, MQTT, Ntrip | |
载波观测量精度 | GPS L1C/A≤1mm, L2C≤2mm | 功能接口 | 2×RS485，1 ×RS232 |
BDS B1I≤1mm, B2I≤1mm | 1 ×SIM，1 ×SD | ||
GLONASS L1≤1mm, L2≤1mm | 电压 | 9V~36V DC | |
通信方式 | 4G 全网通/WiFi/NB-IoT/Lora | 功耗 | ＜1.7W |
* 可选配三星八频
物理特性
工作温度 | -40℃~+85℃ | 尺寸 | φ 154×72mm |
存储温度 | -40℃~+85℃ | 重量 | 950g |
工作湿度 | 95%无凝露 | 防水等级 | IP67 |
