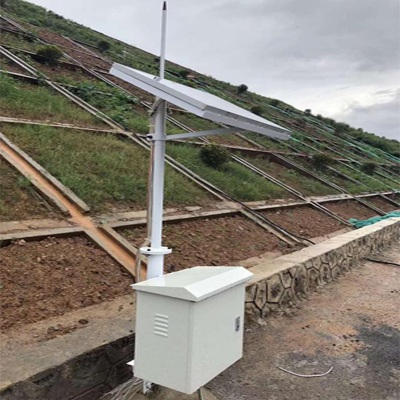

锚杆（索）监测系统主要对边坡锚杆（索）拉力进行实时自动化监测，适用于国土地质灾害、矿山地质灾害、水利水电监测等应用领域。监测系统采用一体化设计，将锚杆（索）监测所需的传感器、数据采集、数据传输、太阳能供电、立杆支架等集成于一体，野外安装作业简便。
技术参数
传感器 | 锚杆测力计 | 锚索测力计 |
测量范围 | -200MPa~300MPa | 0~5000kN（可选择量程） |
分辨率 | 0.025%F·S | 0.05%F·S |
测量精度 | 0.1%F·S | 0.1%F·S |
测温范围 | -40℃~80℃ | -40℃~80℃ |
测温精度 | ±0.5℃ | ±0.5℃ |
耐水压 | ≥1.0MPa | ≥0.5MPa |
供电方式 | 太阳能，蓄电池，市电 | |
系统配置
序号 | 名称 | 说明 |
1 | 锚杆（索）测力计 | 用于锚杆、锚索拉力监测 |
2 | 振弦信号采集仪 | 用于数据采集、储存 |
3 | GPRS天线 | 用于传输数据 |
4 | 太阳能板 | 100W（可根据实际情况调整，也可换成市电供电） |
5 | 蓄电池 | 65Ah免维护电池（可根据实际情况调整） |
6 | 充电控制器 | 保护蓄电池、防止过充；12V/24V 20A |
7 | 地埋箱 | 内置设备，并起到保护作用 |
8 | 一体化安装支架 | 不锈钢镀锌钢管，2米（可根据实际情况调整） |
功能特点
1）支持向3路及以上地址发送不同协议格式的数据功能；
2）掉线自恢复，网络恢复后自动补发未发送成功数据；
3）可选配同步监测蓄电池/太阳能电压、充放电信息、温湿度、信号强度、位置定位信息等；
4）支持多种工作模式：休眠模式、在线模式、预警模式；
5）具备阈值触发功能，监测数据超过阈值，立即自动上报；
6）可存储2年以上数据，自动循环覆盖旧数据的功能；
7）远程控制，在线升级硬件程序；
8）通过在边坡支护结构的锚杆钢筋上安装1个或多个钢筋应力计，采用监测系统可长期自动测量锚杆拉力；
9）通过在边坡支护结构的锚索上安装锚索测力计，采用监测系统可长期自动测量多弦锚索拉力；
10）监测系统抗腐蚀、防锈能力强，温度、冻融、雨水、扬尘、大风等不影响设备系统正常工作。
