公路高边坡是一种复杂的工程，不仅表现在边坡成因、岩性、原生构造与空间组合及其已有变形方面，而且在内外地质应力,特别是公路开挖、堆渣、排水等工程活动作用下，处在不断的风化、卸荷、构造解体与复杂的活动之中。所以在高边坡防护施工中对边坡变形、应力及防护措施进行监测，对高边坡完善防护设计、保证工程安全具有十分重要的意义。

01 项目概述

项目位于武汉市，根据项目监测设计确定主要监测项目及监测方法如下：变形监测（采用GNSS监测站）；挡墙裂缝监测（采用无线裂缝计）；坡体倾斜振动监测（采用无线倾角加速度计）；降雨量监测（采用雨量监测站）；视频监测（采用视频监测站）。

公路高边坡实景图

02 监测点布设

变形监测点：布设变形监测点18处，监测各级坡顶的水平及竖向位移，采用GNSS监测站，测点编号GNSS01~GNSS18号，分别由西至东布设在边坡的东侧、挡墙顶部、挡墙上部坡体顶部、边坡西侧；基准站安装在边坡对面稳定区域；

倾斜监测点：布设倾斜振动监测点6处，安装坡体拐角及易变形处；编号QJ01~QJ06;

挡墙裂缝监测点：布设裂缝监测点2处，安装在挡墙裂缝处，编号LF01~LF02;

降雨量监测：布设雨量监测站1处，安装在高边坡公路对面视野开阔处，编号YL01；

视频监测：布设视频监测站1处，安装在高边坡公路对面视野开阔处，编号SP01。

监测点布设示意图（GN-GNSS、QJ-倾角）

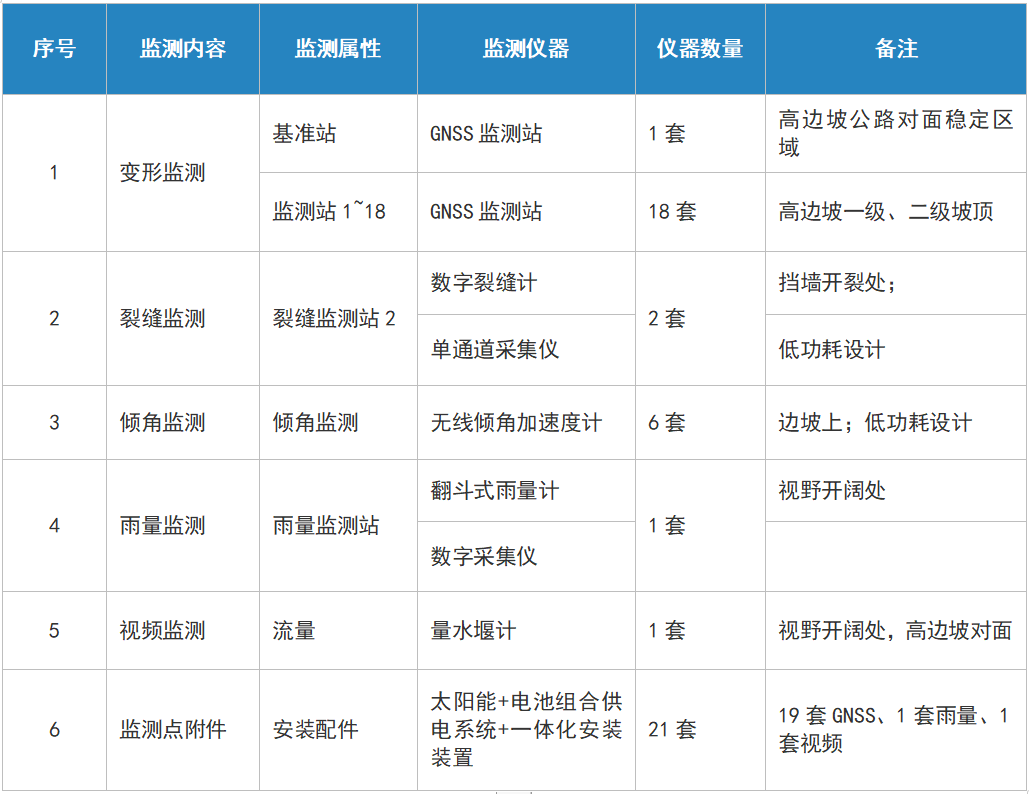

监测点及监测设备统计

03 现场图片

1）GNSS监测站安装

2）雨量、视频、GNSS基准点监测站安装

3）倾斜监测点安装

4）裂缝监测点安装

05 平台介绍

1）云平台数据查看

GMS云监测平台展示图片 ▲

GMS云平台测点地图定位（部分测点）图片 ▲

2）变形监测

查看实时数据、曲线、24小时数据、变形轨迹图、报警数据、初值数据、设备信息、项目配置等。

经数据解算软件后的GNSS实时数据图片 ▲

3）倾斜振动监测

倾斜累计变化及加速度单次变化曲线图片 ▲

4）裂缝监测

5）雨量监测图片

6）视频监测

实时显示，点击图像左下角可调整摄像头上下左右方向，以及录像及抓拍。

写在最后

通过对高边坡的监测，业主能够及时了解边坡在施工期和运行期的工作性态、及时提出处理方案与措施。做到信息化施工，以减少不必要的损失，保证施工期和运行期工程的安全。此外，可验证设计和边坡治理效果。
