本项目为南水北调中线工程，是从长江最大支流汉江中上游横跨湖北和河南两省的丹江口水库调水（水源主要来自汉江），在丹江口水库东岸河南省淅川县境内工程渠首开挖干渠，经长江流域与淮河流域的分水岭方城垭口，沿华北平原中西部边缘开挖渠道，通过隧道穿过黄河，沿京广铁路西侧北上，自流到北京市颐和园团城湖的输水工程。

南水北调中线工程自2014年12月通水后，随着水库库容的增加、水位线的升落、水库地壳压力增大等多方因素影响，地质灾害加剧趋势明显，严重威胁库周群众生命财产安全。面对淅川县某边坡滑坡危害性较大的形势，淅川县人民政府委托开展边坡应急治理监测。

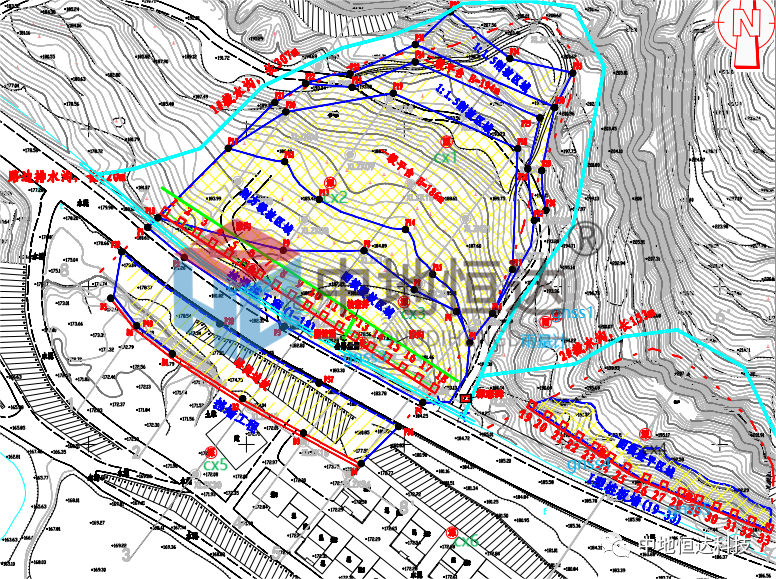

1 监测布点图

该项目设5个地表变形监测点，6个深层位移监测点，1个雨量监测点，设备运行维护时间3年。

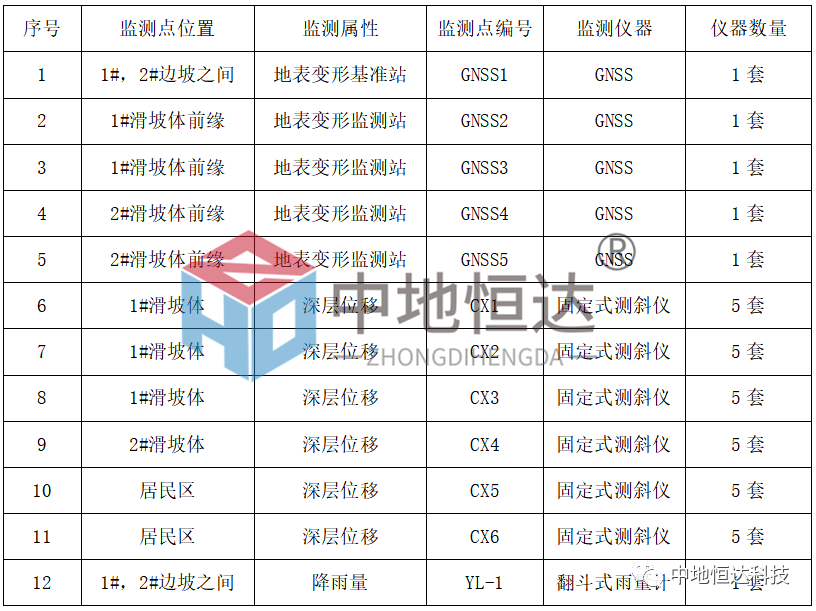

2 监测设备统计

3 监测设备安装

边坡监测主要以监测边坡的表面位移和深层位移来直接表征边坡滑移的发展趋势；以边坡区域渗流量，地下水位等来间接表征对边坡滑移的影响程度。

1）GNSS监测站

利用GNSS相对定位，在两边坡之间稳定地段设立基准站，在两滑坡体的前缘及后缘等布置观测站以监测滑坡体表面位移情况。

GNSS能同时监测到X,Y,Z（正东，正北，高程）三方向的变化量，能直观的表征观测站处的空间位移情况。

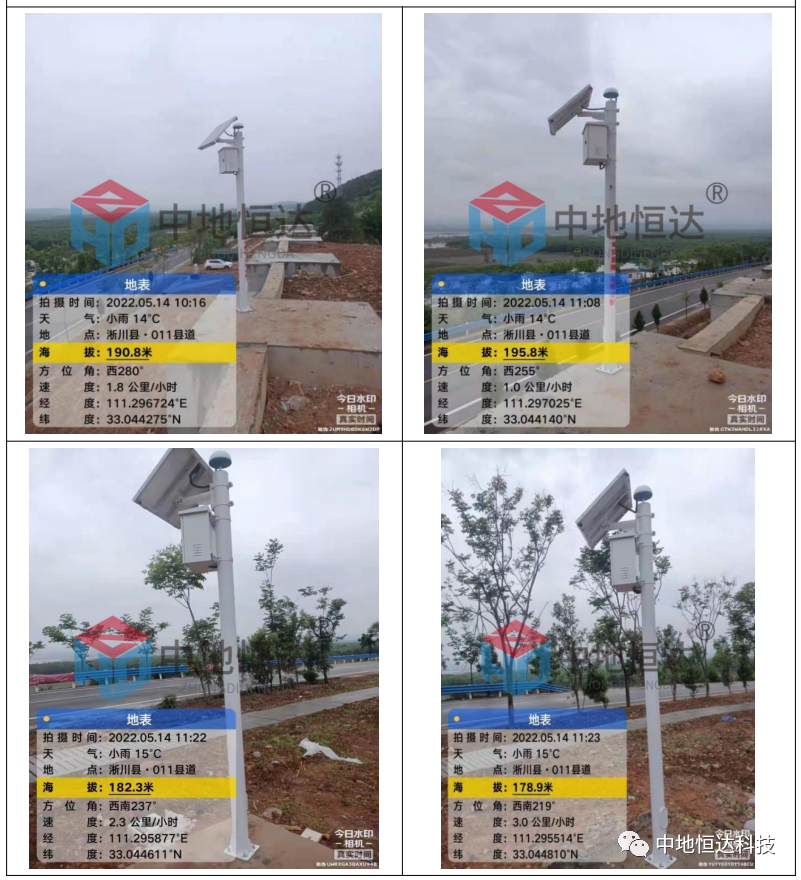

GNSS监测站现场安装全景图：

2）深部位移监测站

导轮式固定测斜仪通过测斜管进行埋设，适用于长期自动化位移监测。由于测斜管与岩土体结合在一起，所以测斜管位移即代表边坡体沿水平方向的位移，故可确定岩土体发生位移的区段。

深部位移监测站现场安装全景图：

3）雨量监测站

安装在无遮挡的空旷场地对滑坡区域降水量进行测量，通过测量固定时间间隔的降雨量计算出降雨强度，并结合表面位移和深度位移监测的数据综合分析降雨对边坡滑移的影响。

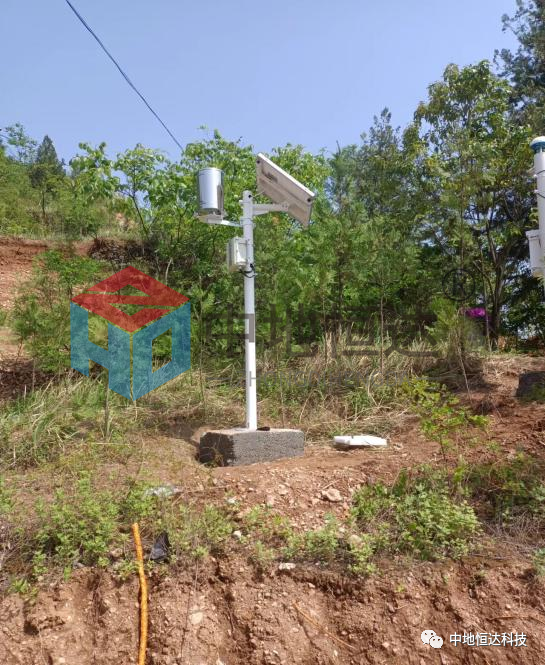

雨量监测站安装全景图：

4 监测数据展示

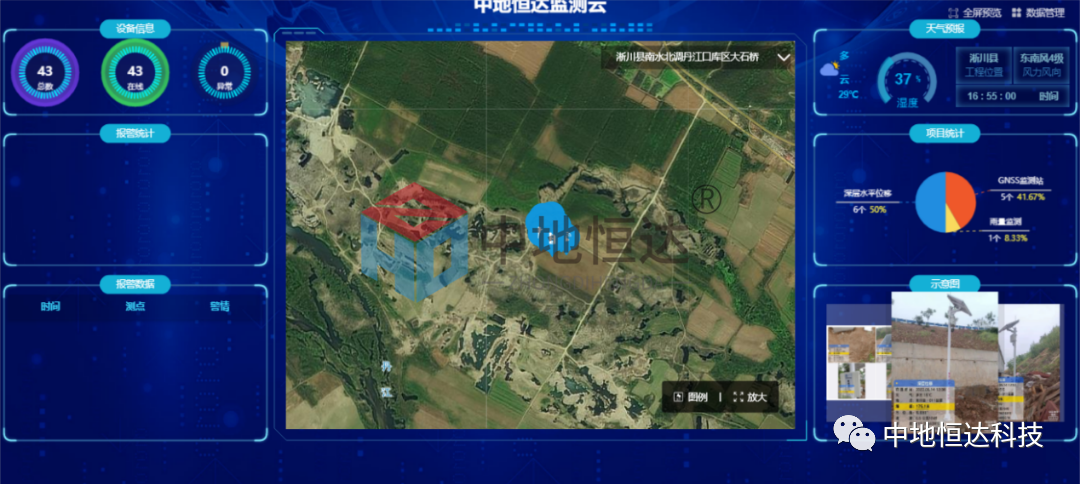

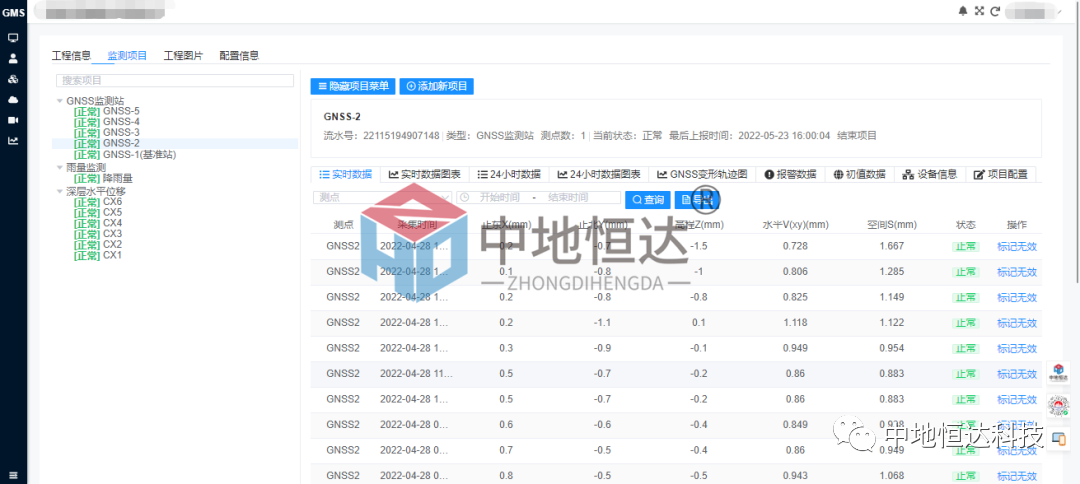

1）中地恒达GMS监测云平台数据查看

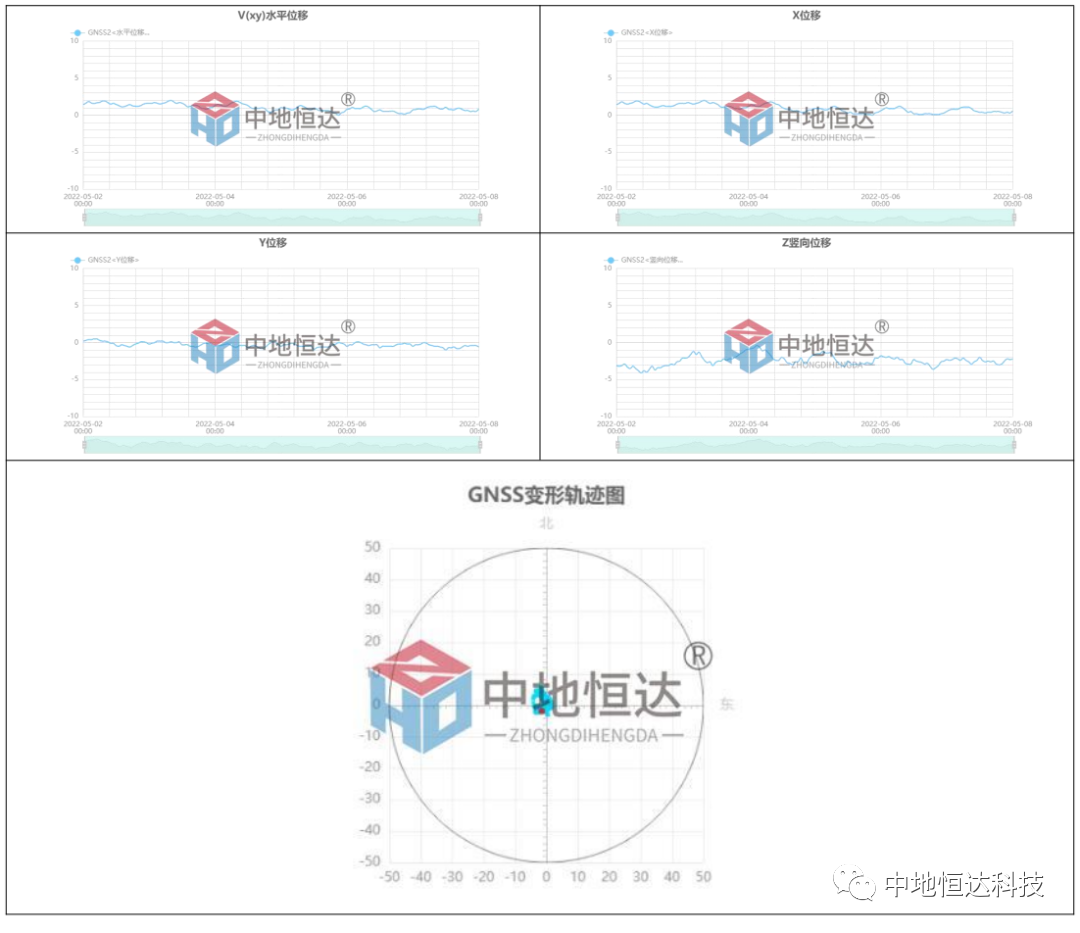

2）地表变形监测数据

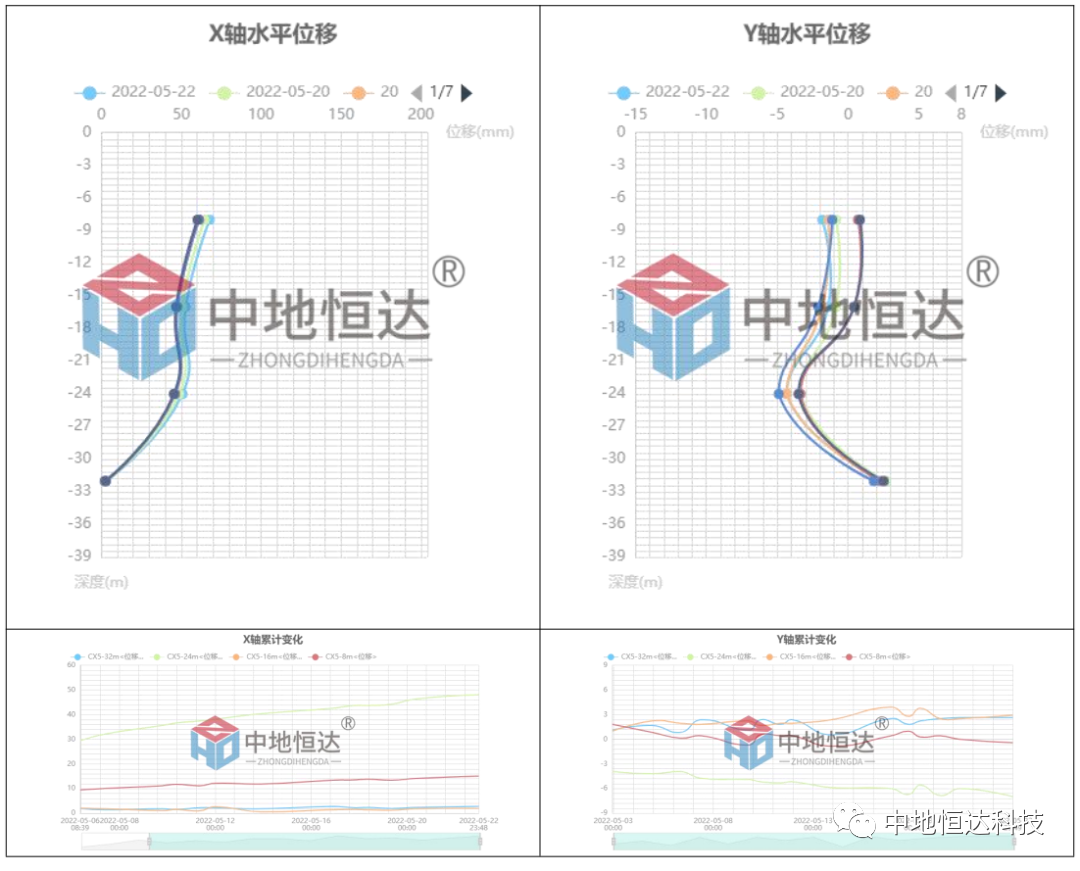

3）深层水平位移数据

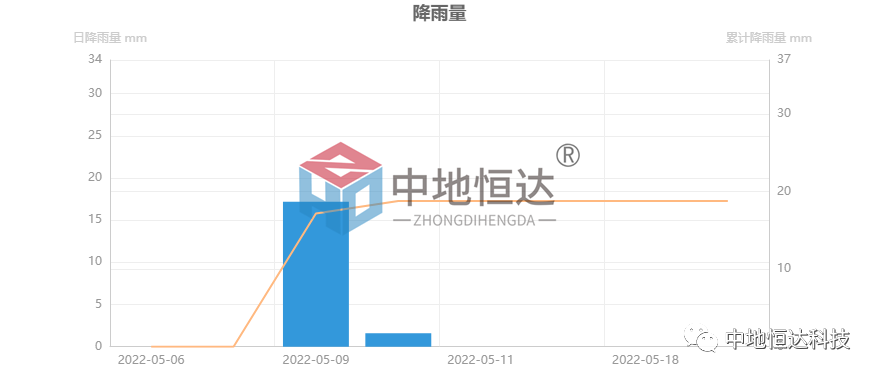

4）降雨量数据
