2022年7月受管网华中分公司委托﹐中国地质大学（武汉）团队承担了衡东县水湖村滑坡地质灾害勘查及定向钻、管道改线方案的制定及论证工作。在应急抢险工作实施过程中后续对滑坡体同时进行监测。

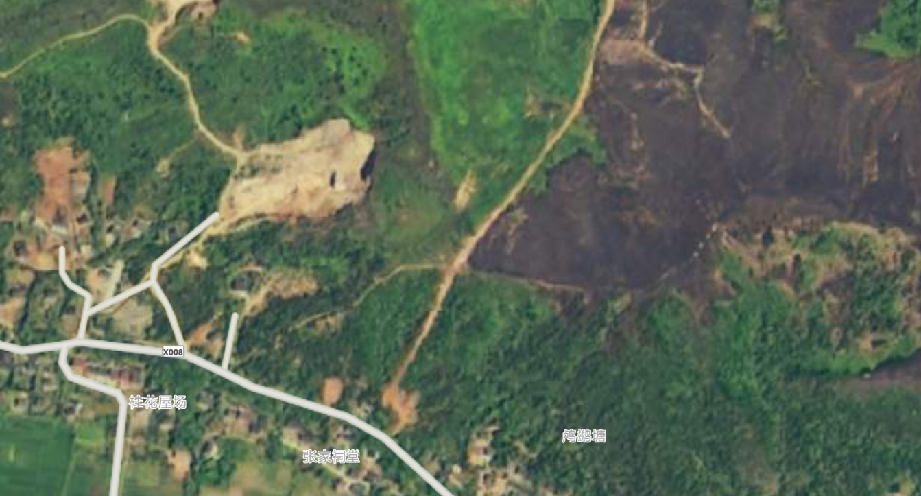

滑坡卫星地图▲

01 项目概述

在《管网华中2022年度管道地质灾害评价》项目野外调查阶段﹐于2022年5月17日在长郴管道衡东县水湖村CCXH341+700发现滑坡﹐见下错、裂缝变形现象︰巡检道下错高度0.1~0.2m；坡体发育3条裂缝，裂缝长10-35m，宽0.1~0.2m；管沟沉陷，排水沟及巡检道局部悬空。裂缝开始出现于2019年强降雨期间，位于管道右侧的弧形陡坎可能为老的滑坡，新出现的滑坡为前期滑坡滑走后，继续向后发展的结果。

将来在强降雨的情况下﹐滑坡有继续发展的可能。管道位于滑坡的左侧边界部位﹐滑坡滑动对管道安全运营造成影响。总体应急工程处理思路是对管道进行应力释放及坡面排水以保护管道及光缆。主要防护工程包括管道应力释放开挖工程、坡面排水工程两大部分。

02主要监测内容及方法

本次滑坡体监测主要有地表位移监测、地下水位监测、裂缝监测等，管道监测采用应变计进行监测。除地表位移监测及应变监测采用自动化方式，其它采用人工监测。

地表位移监测采用中地恒达GNSS一体机，监测滑坡地表各点的水平及竖向位移，位移速率增大至预警、报警值时进行滑坡预警报警，减少滑坡对管道造成的变形，保障管道安全运营。

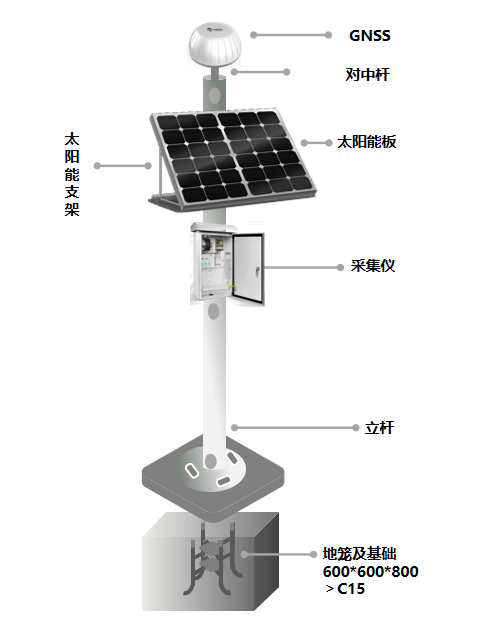

GNSS安装示意图▲

03监测点布设及工作量

根据监测点布设原则，结合前期监测点布置情况，本次沿滑坡及管道方向共布置14个监测点，1个基准点。

测点布设▲

04现场图片

05平台介绍

1 云平台数据查看图片

GMS云监测首页▲

2 GNSS实时数据

解算软件后的GNSS实时数据▲

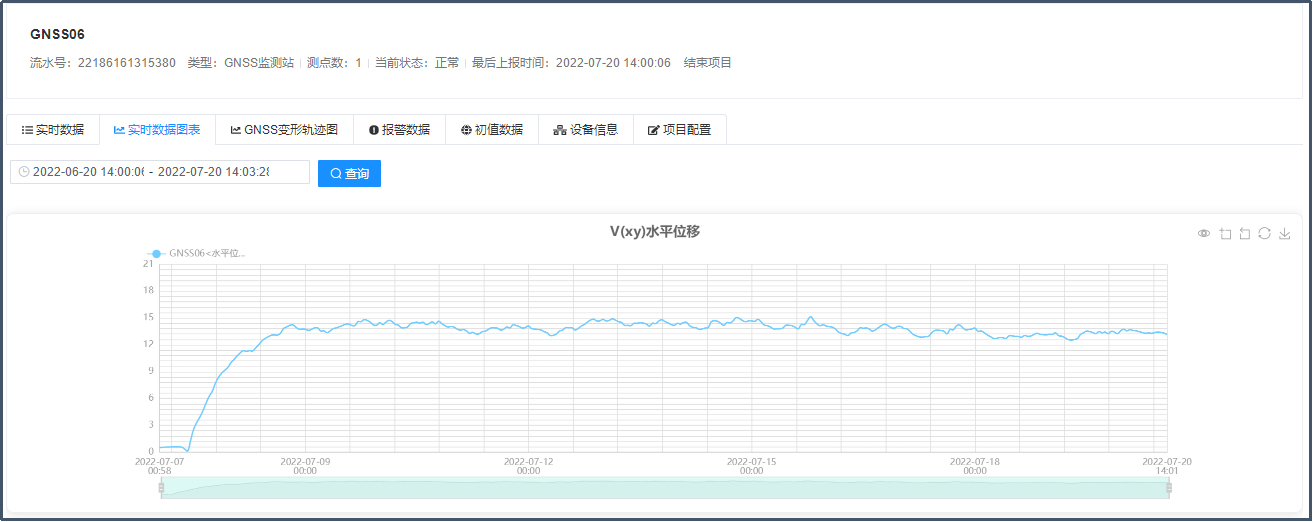

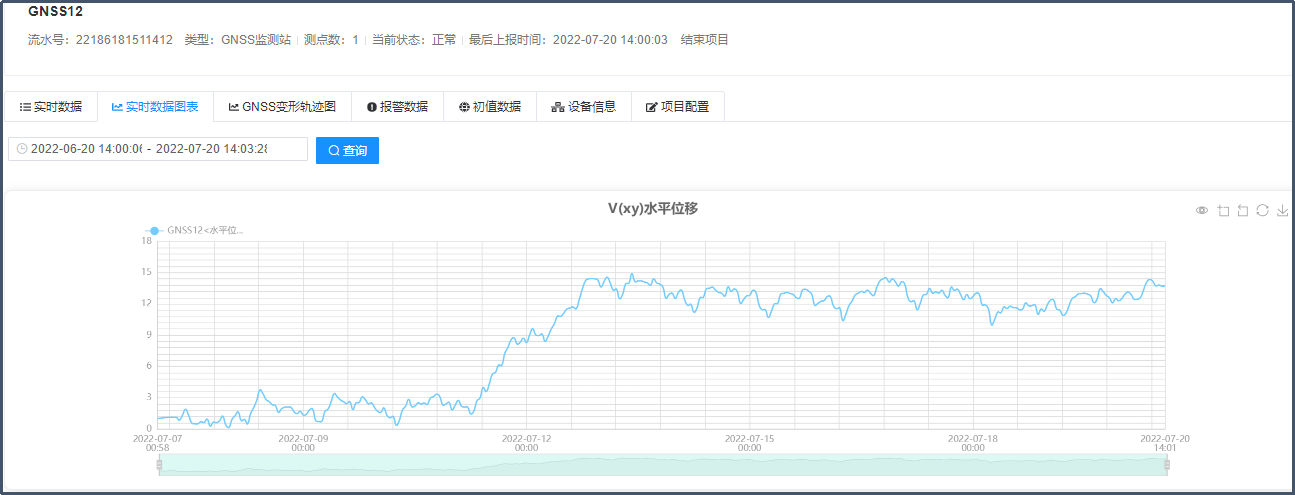

3 GNSS曲线（Vxy/X/Y/Z位移）图片

排水沟开挖过程造成的位移图片▲

管道开挖过程造成的位移（管道东侧-开挖深度约5m）▲

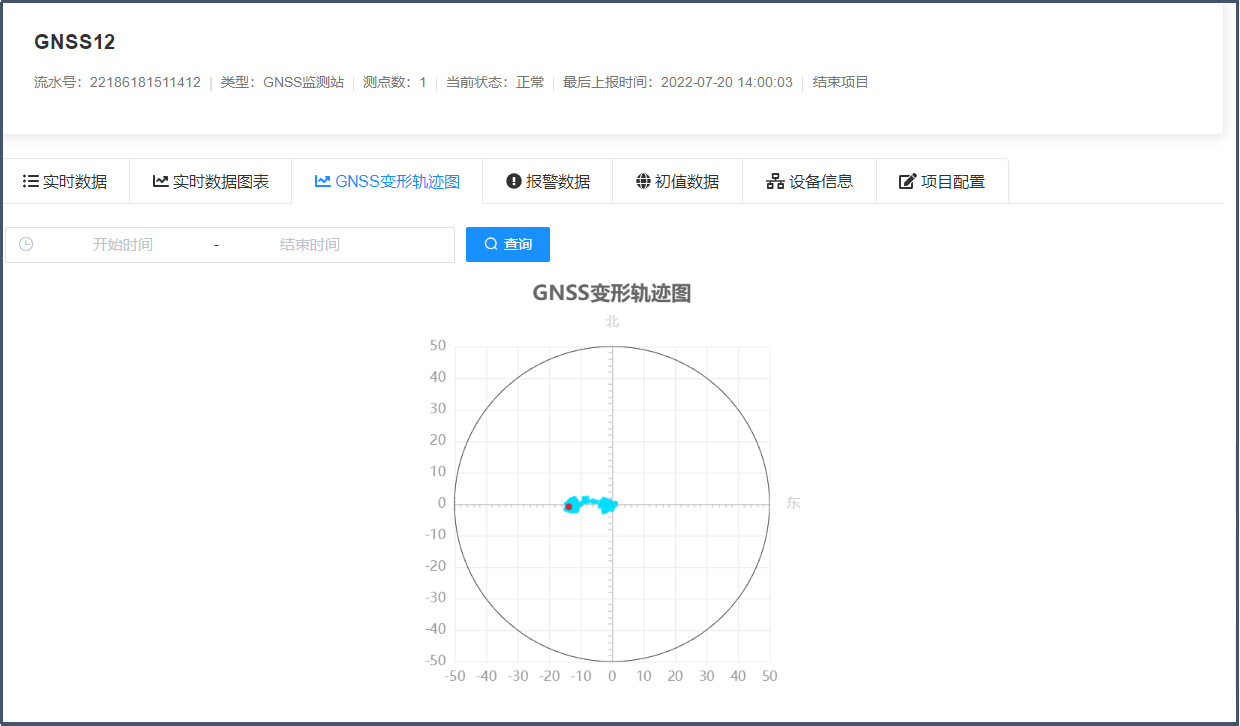

4 GNSS变形轨迹图图片

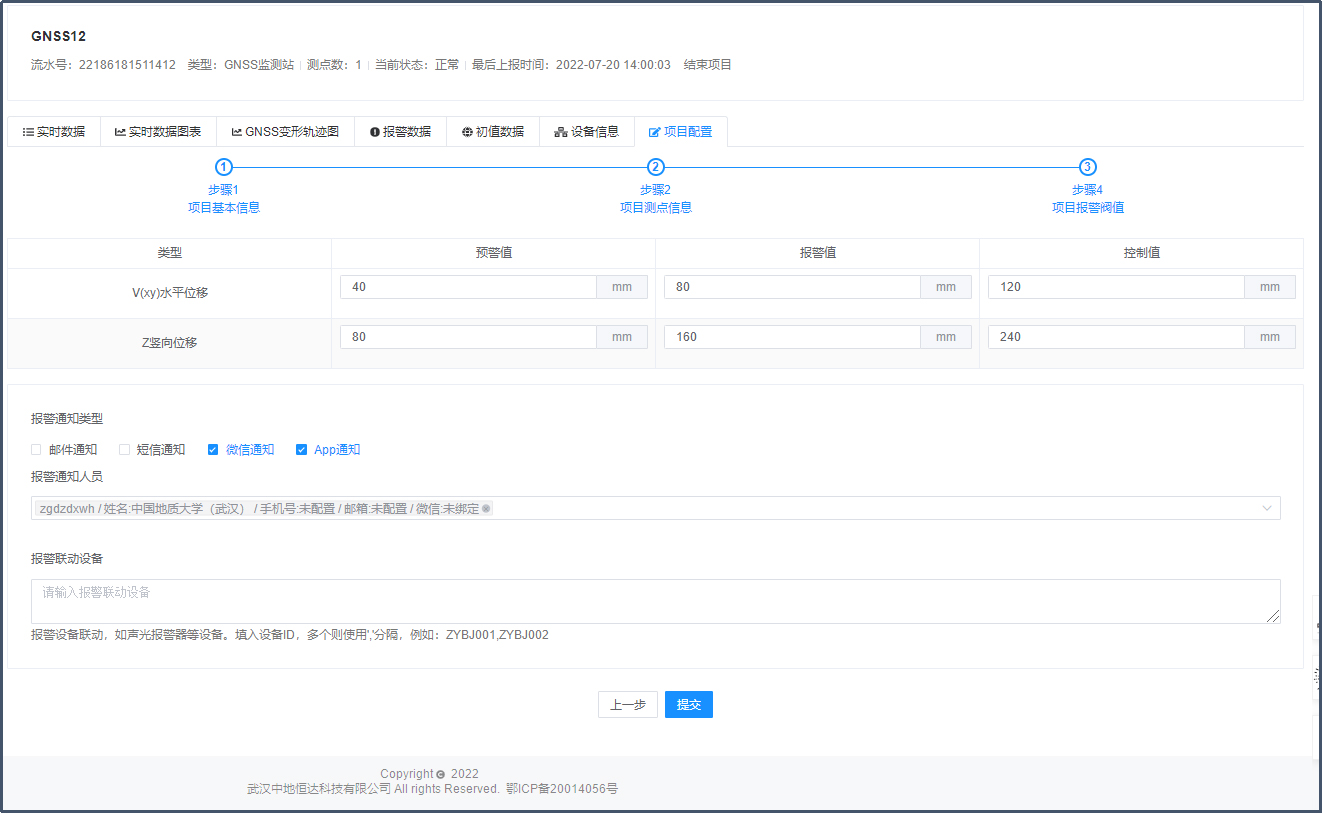

5 GNSS预警报警设置（邮件/短信/微信/APP）

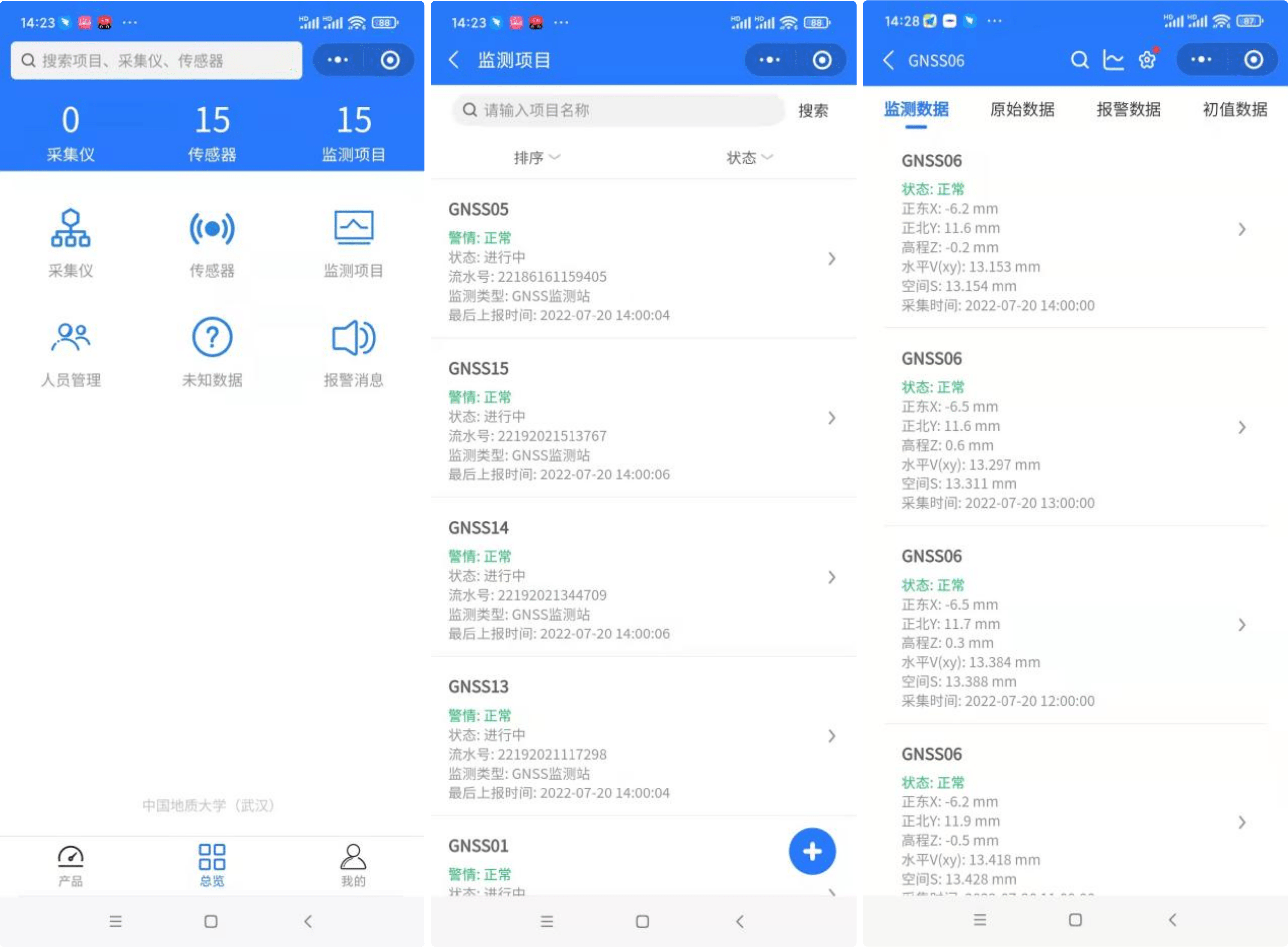

6 微信小程序查看（监测小站）图片

━━━━

写在最后

中地恒达基于北斗GNSS技术，将自动化监测与预警相结合，实时获取现场监测点形变数据，实现高精度解算、分析、研判及智能分级预警，为滑坡的应急抢险工作提供数据支撑，保障管道安全平稳运行，助力防灾减灾。
