实例讲解:光纤光栅技术在建筑物安全监测领域的应用

发布时间:2020-09-29

东湖新城综合管廊工程周边建(构)筑物变形监测项目


为满足东湖新城综合管廊工程周边建(构)筑物变形监测要求,本项目对同济医学院附属某医院综合楼进行自动化监测。东湖新城综合管廊工程包括礼和路(友谊大道—欢乐大道)、沙湖港北路(信和西路—杨春湖路)、信和西路(蓝天横路—欢乐大道)、蓝天路(蓝天横路—沙湖港北路)、绿岛西路(蓝天横路—沙湖港北路)、蓝天横路(信和西路—杨春湖路)等6段综合管廊,全长约7100米,综合管廊采用二~三舱形式。

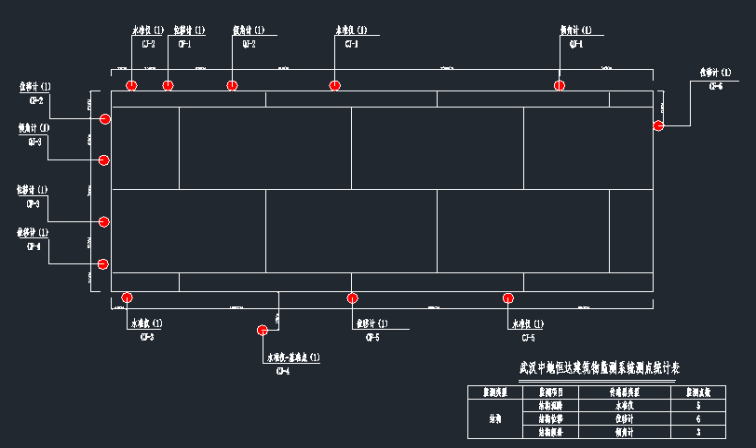

1、监测布点图


传统的监测仪器及方法想要达到理想的监测效果,较大程度取决于技术人员的专业水平。当面对周期长、监测频次高的项目,传统监测手段往往难以有保障。而部分危险性较大的监测项目,由于监测人员经常要到现场采集数据,也存在较大的安全隐患。随着信息化测绘、传感器技术、网络通信等技术的发展和应用,工程安全监测技术也得到了快速发展,其中具有代表性的是光纤光栅传感器技术在国内广泛推广与应用。

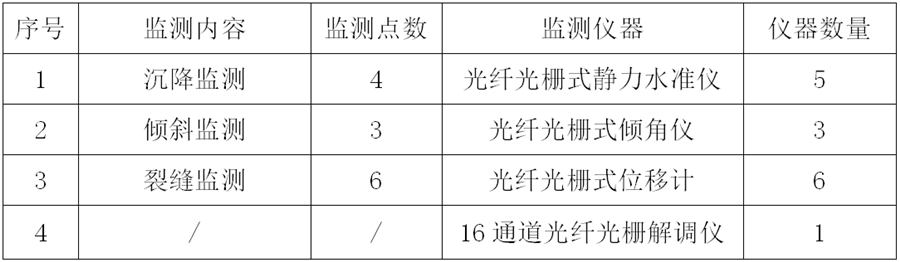

2、监测内容及设备选型


3、设备优势

同电类传感器相比,光纤传感器的优势是很明显的,主要有以下几方面的优点:1)抗电磁干扰性强,电绝缘性好。它能够在高压环境、强电磁干扰,易燃,易爆的环境下方便和有效的使用,特别适用电力工程煤矿、隧道、桥梁等的监测2)耐腐蚀性强。由于光纤表面的涂料层是高分子材料,含有耐酸性和耐碱性的化学成分,因此适合长期健康监测;3)灵敏度高。4)传感器结构简单、体重轻、体积小且形状多变,可以埋入大型结构中,用于测量结构内部应力、应变,稳定性好。正是由于光纤光栅传感器具有这些优点,光纤光栅传感器已应用于土木工程、航空航天、医疗卫生、国防军事、化学工程等很多领域。



4、现场测点照片

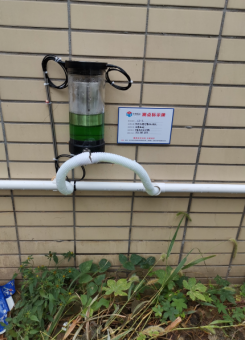

①沉降监测--光纤光栅静力水准仪


②裂缝监测--光纤光栅裂缝计


③倾斜监测--光纤光栅倾角计


④采集上传--光纤光栅解调仪


数据最终上传至客户平台端。
