项目位于陕西省北部，为矿业大县，矿业生产在国民经济生产中占据重要地位。据不完全统计，该县矿山主要地质灾害有滑坡、崩塌、地面塌陷及高陡不稳定边坡等，统计的52个矿山中，滑坡总计167处，崩塌总计37处，地面塌陷2处，高陡边坡（不稳定斜坡）8处。根据《陕西省矿山环境保护与治理规划（2006~2015年）》，该县总体上属“矿山地质环境影响较严重区”。

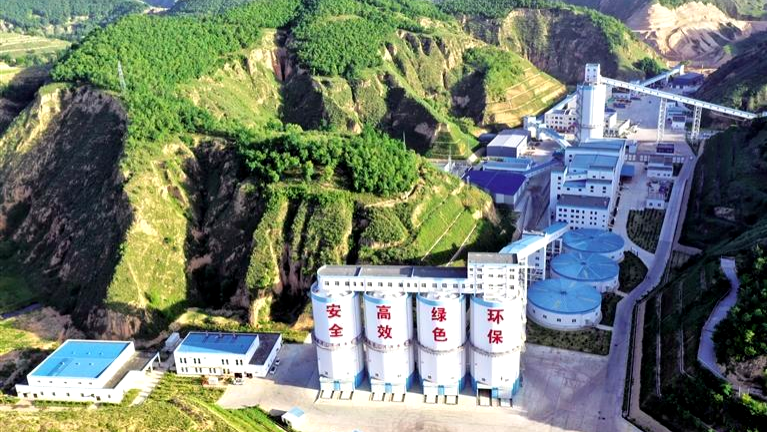

图1 煤矿概况 ▲

01 项目概述

全县矿山地质环境问题主要是矿业活动引发的地面塌（沉）陷及其相关的崩塌、滑坡等地质灾害，矿业开发占用和破坏土地资源及地貌景观破坏、固体废弃物对环境的影响以及矿业开发对地表、地下水系统的影响与破坏等问题。在矿山地质灾害中，以地面塌（沉）陷问题相对突出。在陕西省矿山地质环境治理恢复保证金办法颁布实施后，全县各矿山（以煤矿开采矿山为主，其次为砖瓦用粘土矿山）严格按照办法规定的标准和要求，缴存矿山地质环境恢复保证金，并积极编制了矿山地质环境保护与治理恢复方案。

2022年9月，中地恒达向该县15个煤矿提供了先进的监测设备，并为其提供了全方位的技术支持。本次任务主要是对该县15个煤矿进行矿山采空区沉降，矿山边坡表面位移、倾斜振动、降雨量等方面的监测，通过监测数据及时了解采空区的变形动态，判断采空区是否对既有矿山及周边山体产生扰动，对矿山地表变形的发展趋势作出预测，及时做出安全预警，同时反馈和指导矿山的开发和施工。

02 监测内容及设备

本次煤矿矿山地质环境监测主要监测项目包括：变形监测（采空区沉降、矿山边坡表面位移），倾斜振动监测（倾角、加速度），水文监测（降雨量），报警联动（声光报警）等。设备采用中地恒达科技的一体化监测设备，具体监测内容及设备如表1：

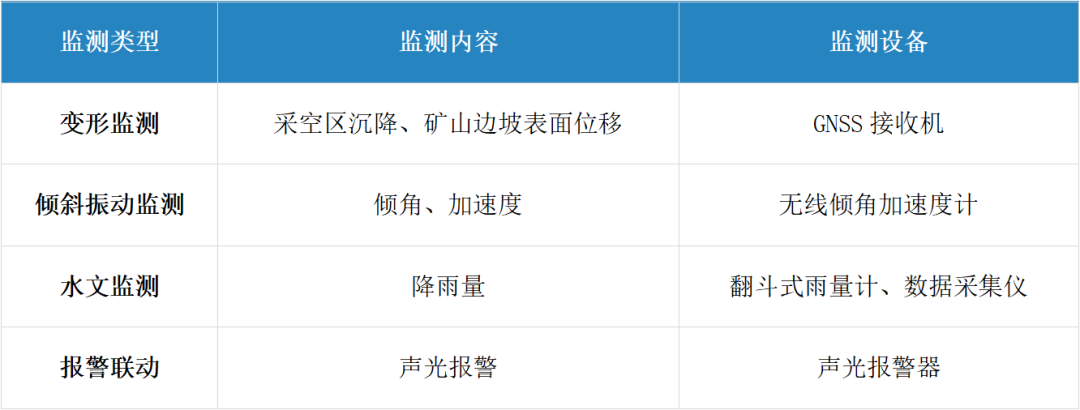

表1 拟采用的监测内容及方法 ▲

03 监测点布设及工作量

根据监测点布设原则，本次该县矿山地质环境监测共布设GNSS测点111个，其中基准点8个，监测点103个，倾斜振动监测点17个，雨量监测点15个，声光报警点15处。详细工作量见表2。

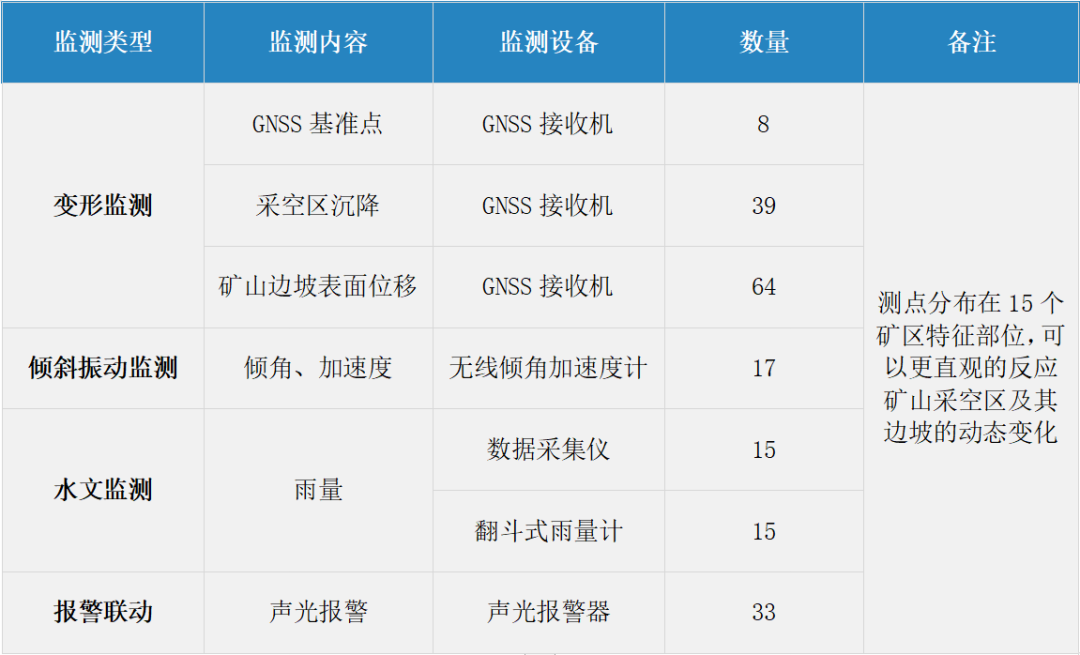

表2 本期监测工作量统计 ▲

04 现场图片

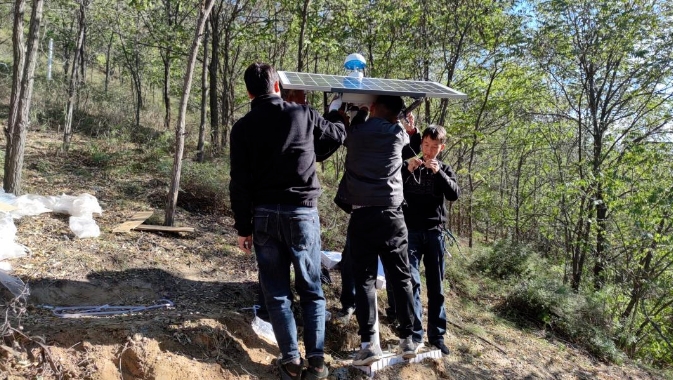

图2 GNSS现场安装图 ▲

图3 雨量计现场安装图 ▲

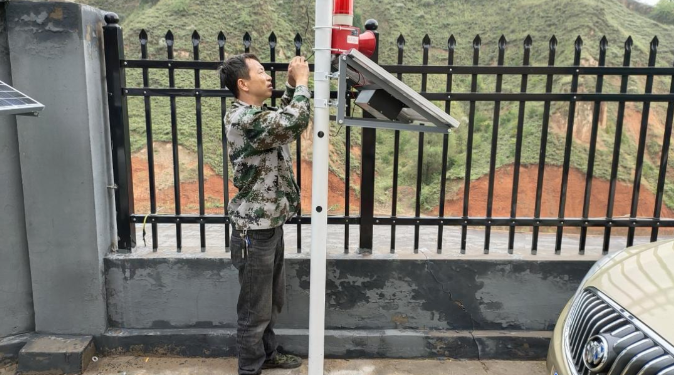

图4 声光报警器现场安装图 ▲

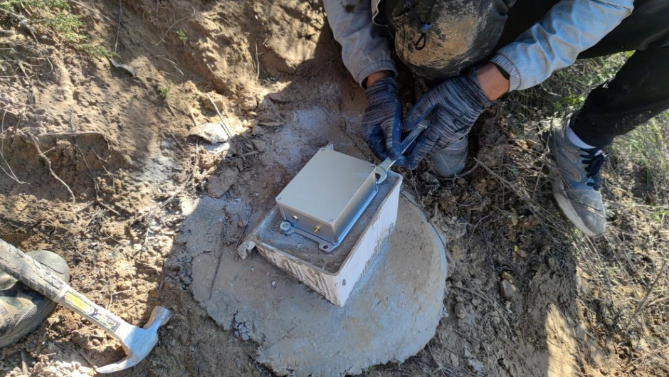

图5 倾角加速度计现场安装图 ▲

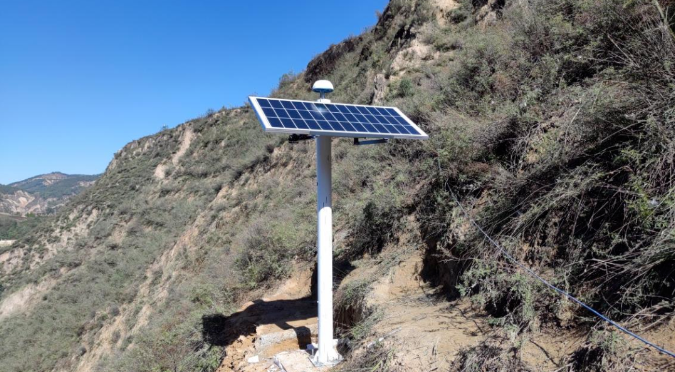

图6 GNSS监测点完工图 ▲

图7 雨量监测点完工图 ▲

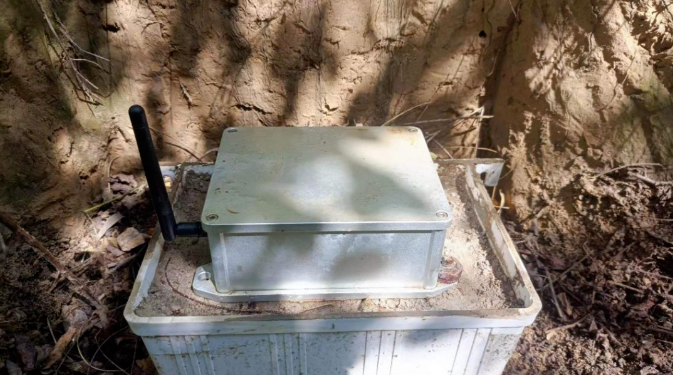

图8 倾斜振动监测点完工图 ▲

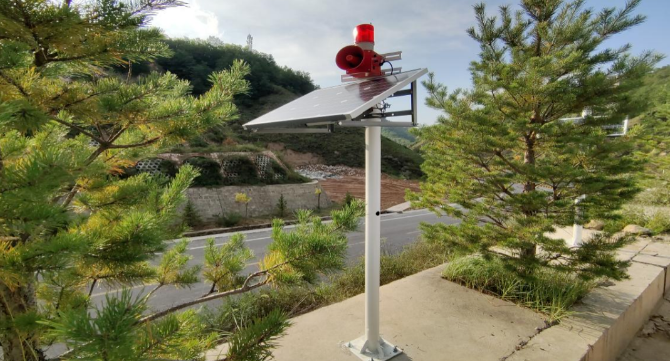

图9 声光报警监测点完工图 ▲

05 数据展示

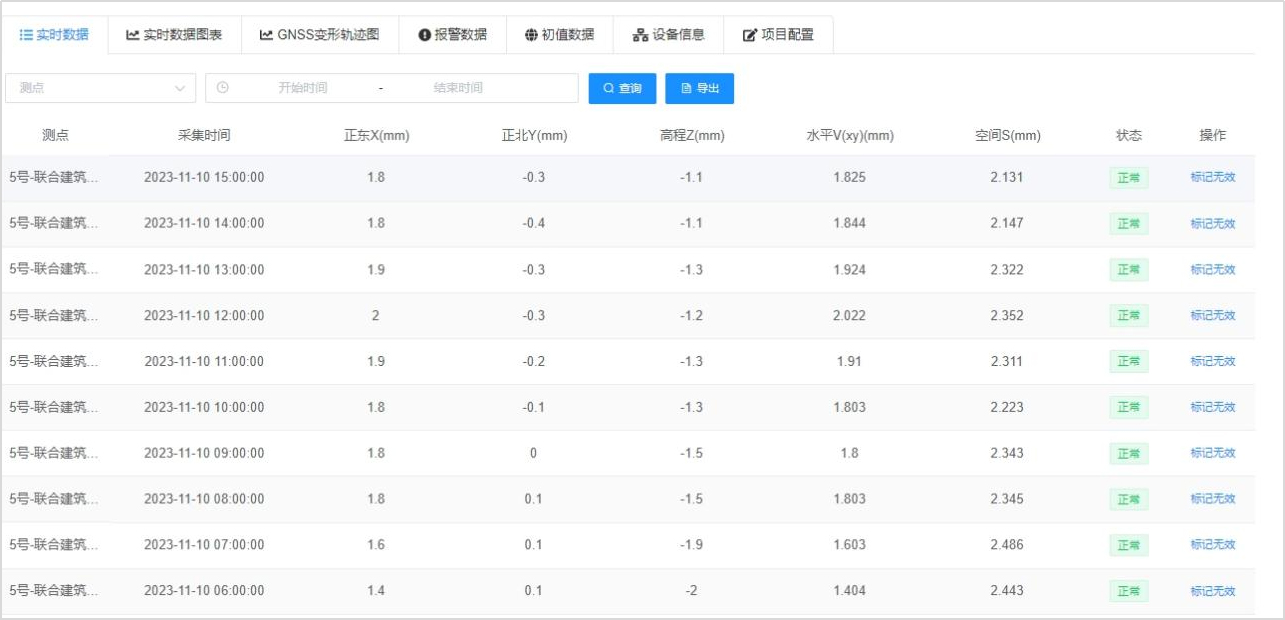

1、某矿山边坡表面位移监测数据

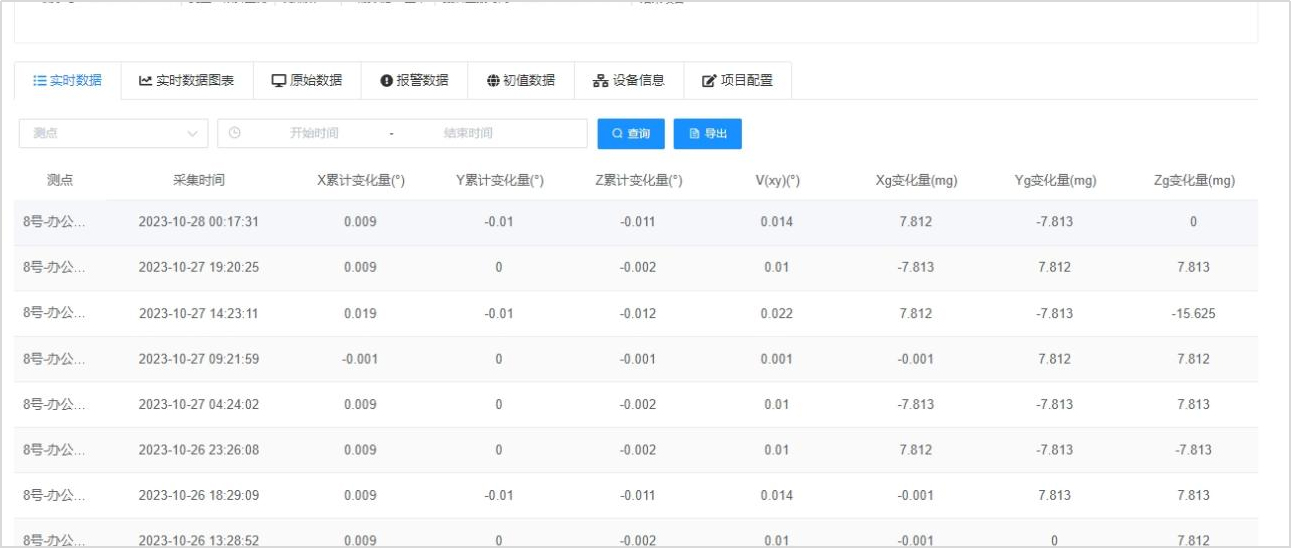

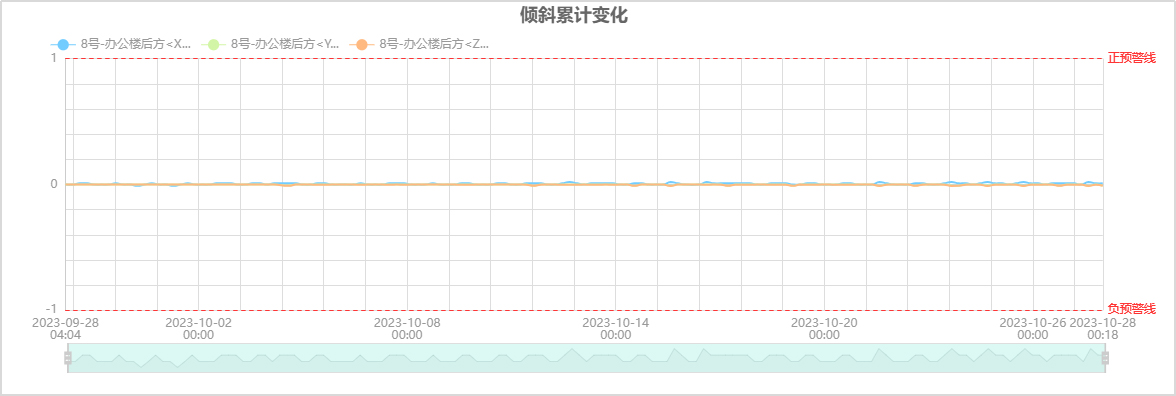

2、某矿山边坡倾斜振动监测数据

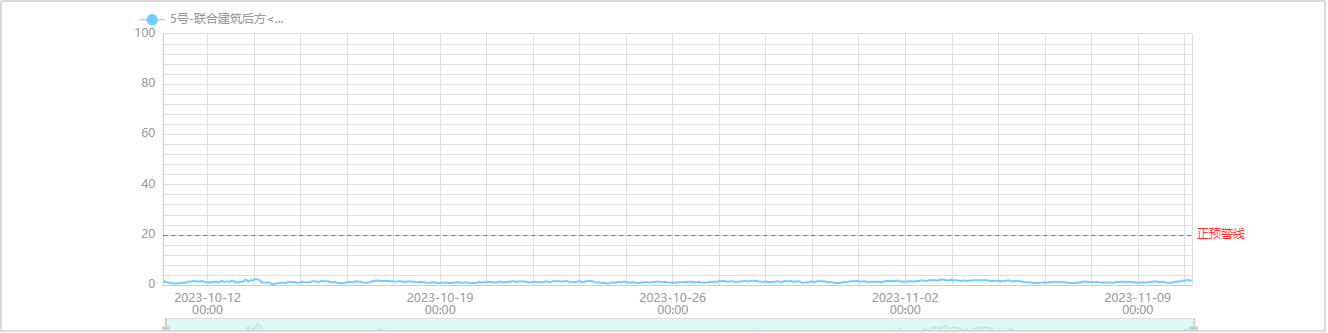

3、降雨量监测数据

项目总结

本次采用中地恒达一体化在线监测系统，提高了该县15个矿山的地质环境监测方面的整体水平，解决了客户单位人工监测难度大、数据质量差、精度低的问题，为矿山企业处理矿山地质环境灾害提供了实时监测数据及预警，有效地保证了矿山周边区域人民的生命财产安全。
