自动化监测是工程建设实行信息化施工的重要手段，亦是判断周边环境、构筑物安全的主要依据，同时有着采集便捷、数据准确、省时省力、长期观测等诸多优点。监测数据的可视化，对客户单位今后的施工建设也有重要参考意义。

01 项目概况

同仁至赛尔龙(青甘界)段公路起于青海省黄南藏族自治州同仁市保安镇，经黄南州泽库县、河南蒙古族自治县，止于青甘省界的河南蒙古族自治县赛尔龙乡。此项目是该路段某一段大桥桥墩爬模架监测，该桥墩建成后可达上百米，对施工安全要求较高。

在施工期间，对自动化爬模整体受力结构要求较高。为保证施工期间爬模架正常运行、施工人员的人身安全，同时为确保施工质量、保证工程按预期目标进行，采取自动化应变监测。因现场施工条件限制，选择在主要受力杆件中具有代表性杆件进行监测。

02 测点布设

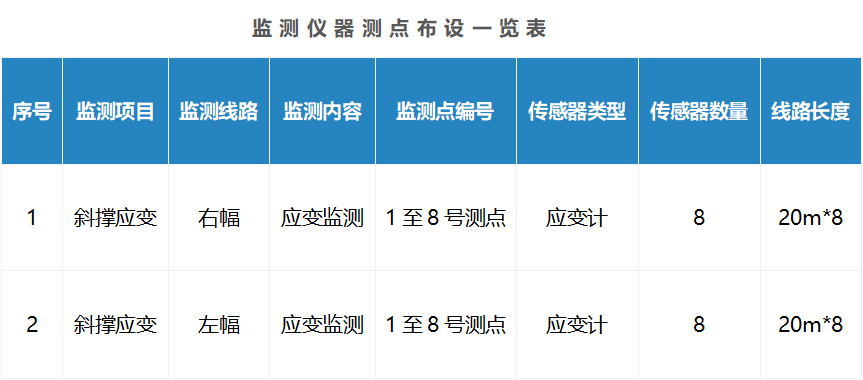

本项目依据设计图纸并结合现场实际情况：

应变监测包括左幅和右幅两个桥墩，分别布设在两个桥墩爬架斜撑上部。如图所示：

传感器安装示意图 ▲

右幅线路包括8个应变计，一套声光报警器、一套振弦数据采集仪。由于桥墩整体呈现长方形，短边有3根斜撑，长边有5根斜撑。在布设时，短边采用第1、3根斜撑安装应变计，长边采用第2、4根斜撑安装应变计。

左幅线路包括8个应变计，一套声光报警器、一套振弦数据采集仪。由于左右桥墩爬架类似，采取跟右幅相同的布设方式。

03 设备安装

依据《同赛爬模自动化监测方案》，了解设备安装技术要求以确保安装工作满足安全、质量、进度要求。

传感器安装于各斜撑上部，线路由顶端外伸至爬架外围挡板，统一集成到设备箱内的振弦传感器采集数据。为确保数据稳定，满足长期监测要求，本次安装采用焊接的方式。

安装时，首先固定好焊接支座，待温度下降后，连接传感器底座与焊接支座，安装同时采用便携式读数仪读取传感器数值，确保传感器安装完成后能正常运行。

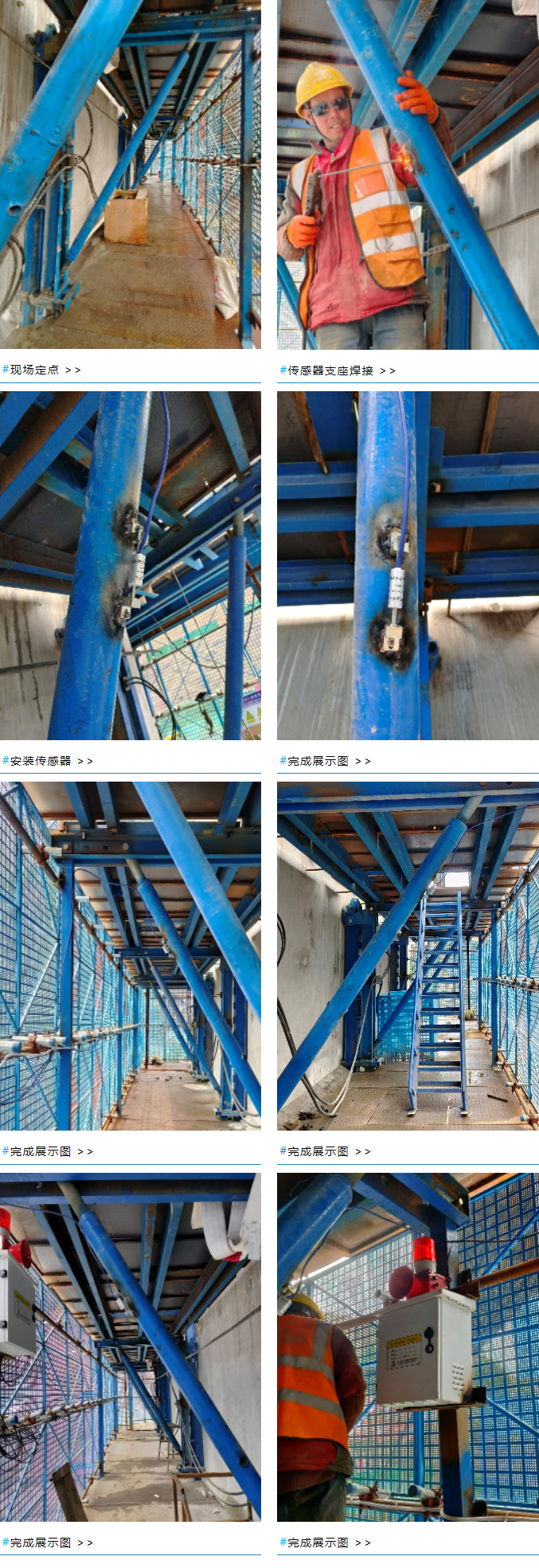

应变计安装

04 数据分析

1.监测云平台查看

2.监测数据查看（以右幅为例）

右幅应变数据采集图示 ▲

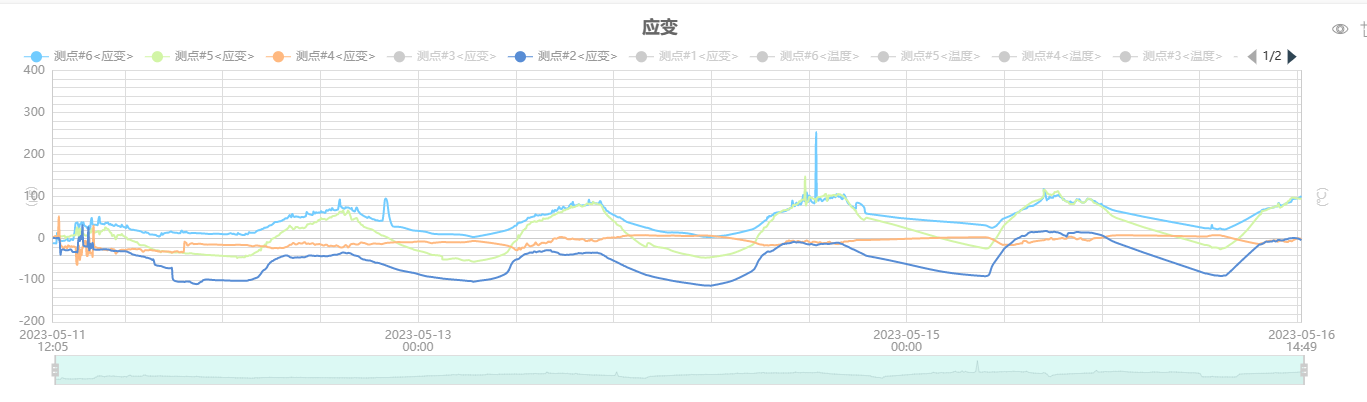

右幅累计应变部分变化曲线 ▲

右幅单次变化量部分曲线 ▲

05 项目总结

项目地处偏僻，且桥墩设计高度较高，爬模架自动上升时，对整体结构稳定性要求较高。采用自动化监测，对爬模架运行期间及爬升期间整体受力情况进行监测，大大提高了爬模架运行时的安全。同时联动声光报警器，在上部过载时，可快速响应，施工人员和管理人员能及时作出相应措施，保障施工人员人身安全。

产品使用寿命长、环境适应性强、不需要定期标定。安装完成后可设置高频采集数据，免去大量人工作业，数据可靠性高，及时性强。

用户可随时随地登录中地恒达云平台观测数据，同时能根据需求设置报警值，在数据变化达到预警值时通过短信、微信消息等方式及时报警，为安全施工提供指导依据。
